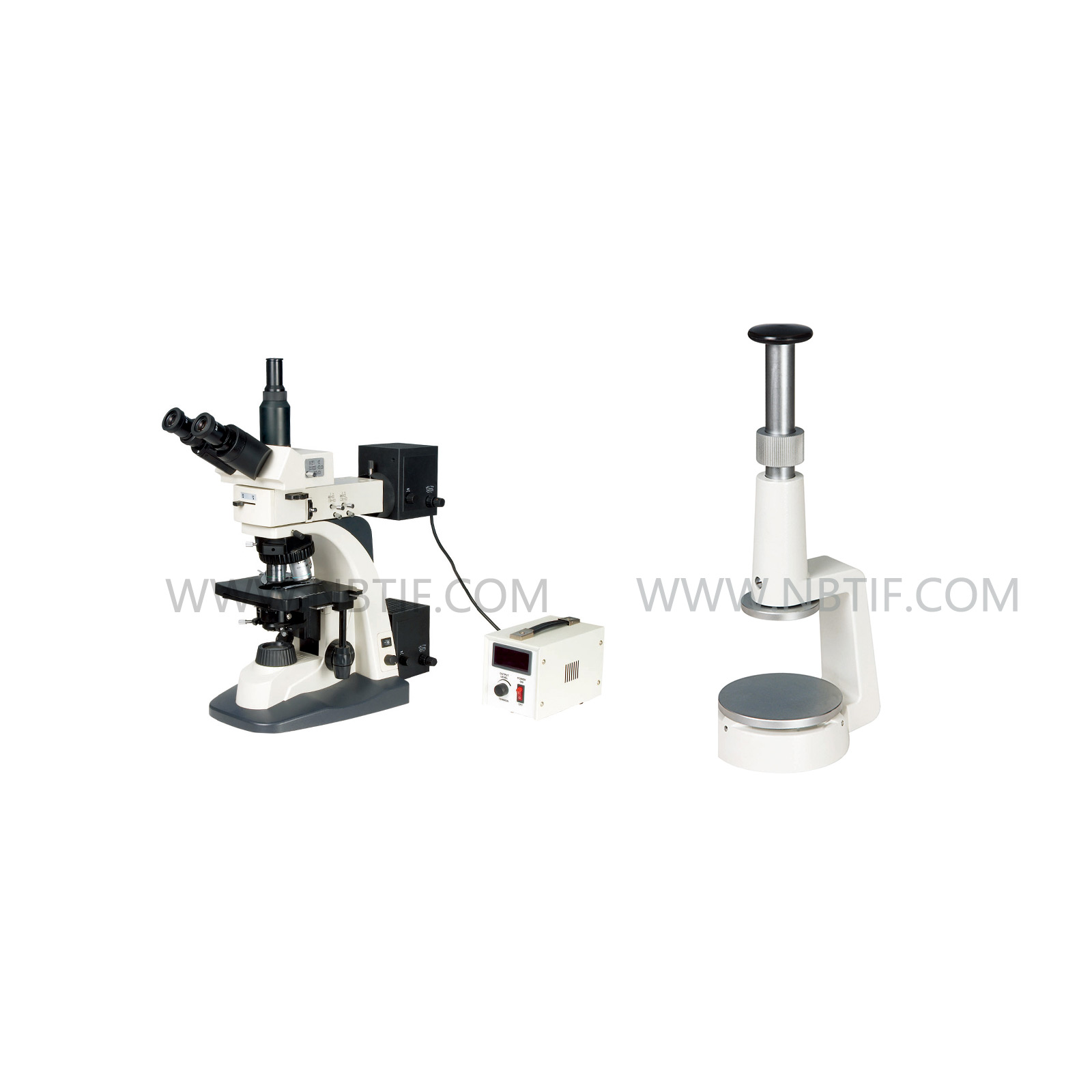

XJP158J金相顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的，作為高級金相顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測。本儀器采用了反射和透射兩種照明形式，在反射光照明下可進行明暗場觀察和DIC觀察、偏光觀察。在透射光下作明場觀察。穩定、高品質的光學系統使成像更清晰，襯度更好。符合人機工程學要求的設計，使您在工作中感到舒適和放松。
|
技術規格
|
|
|
觀察頭
|
30°鉸鏈式三目（50mm-75mm）
|
|
目鏡
|
WF10×/25mm
|
|
WF10×/20mm,帶0.1mm十字分劃板
|
|
|
物鏡
|
平場無限遠長工作. 距離明暗場物鏡：5×/0.1B.D/W.D.29.4mm、
10×/0.25B.D/W.D.16mm、20×/0.40B.D/W.D.10.6mm、40×/0.60B.D/W.D.5.4mm、
|
|
轉換器
|
帶DIC插孔四孔轉換器
|
|
平臺
|
雙層移動平臺
|
|
平臺尺寸: 189mm×160mm
|
|
|
移動范圍：80mm×50mm
|
|
|
濾色片
|
插板式濾色片（綠、藍、中性）
|
|
聚光鏡
|
N.A.1.25阿貝聚光鏡帶可變光闌和濾色片
|
|
調焦
|
粗、微動同軸調焦，采用齒輪齒條傳動機構.微動格值0.002mm
|
|
光源
|
透射照明:鹵素燈12V/50W, AC85V-230V,亮度可調節
|
|
落射照明:帶孔徑光欄和視場光欄，鹵素燈12V/50W，AC85V-230V, 亮度可調節
|
|
|
偏光裝置
|
檢偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出光路
|
|
檢測工具
|
0.01mm測微尺
|
|
可供附件
|
二維測量軟件
|
|
專業金相圖像分析軟件
|
|
|
落射照明：鹵素燈12V/100W, AC85V-230V,亮度可調節
|
|
|
平場無限遠長工作距離明暗場物鏡:50×/0.55B.D/W.D.5.1mm、
80×/0.75B.D/W.D.4mm、100×/0.80B.D/W.D.3mm
|
|
|
測微目鏡
|
|
|
130萬、200萬、300萬、500萬像素CMOS電子目鏡
|
|
|
攝影裝置及CCD接口0.5×、0.57×、0.75×
|
|
|
DIC（10×、20×、40×、100×）
|
|
|
壓平機
|
|
|
彩色1/3寸CCD 520條線
|
|
